swEnigiser Proto VCF/A

Das swEnigiser-Filter und der VCA, im Eurorack.

Der Proto VCF/A bringt das charaktervolle Filter und den VCA aus unserer swEnigiser-Reihe ins Eurorack-Format. Dieses fein abgestimmte 12-TE-Modul bietet eine 3 x 4-Filterkonfiguration, zwölf Modi insgesamt, mit zwei Audioeingängen und mehreren CV-Steuermöglichkeiten zum Formen deines Klangs. Die VCA-Sektion ergänzt einen rauen Drive und einen CLIP-Schalter, der zwischen alter und neuer Diodenschaltung umschaltet und rohen, analogen Charakter direkt in dein Rack bringt.

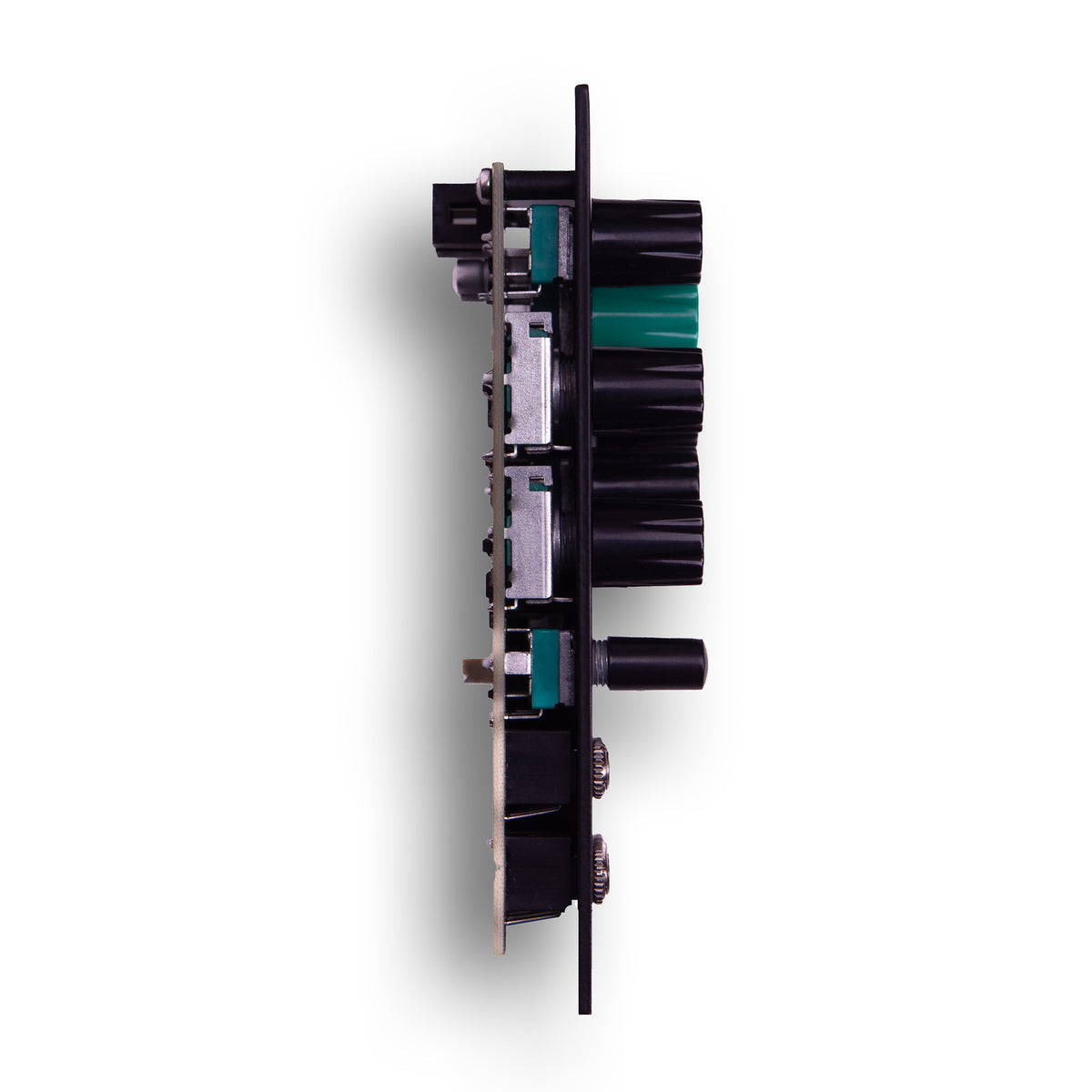

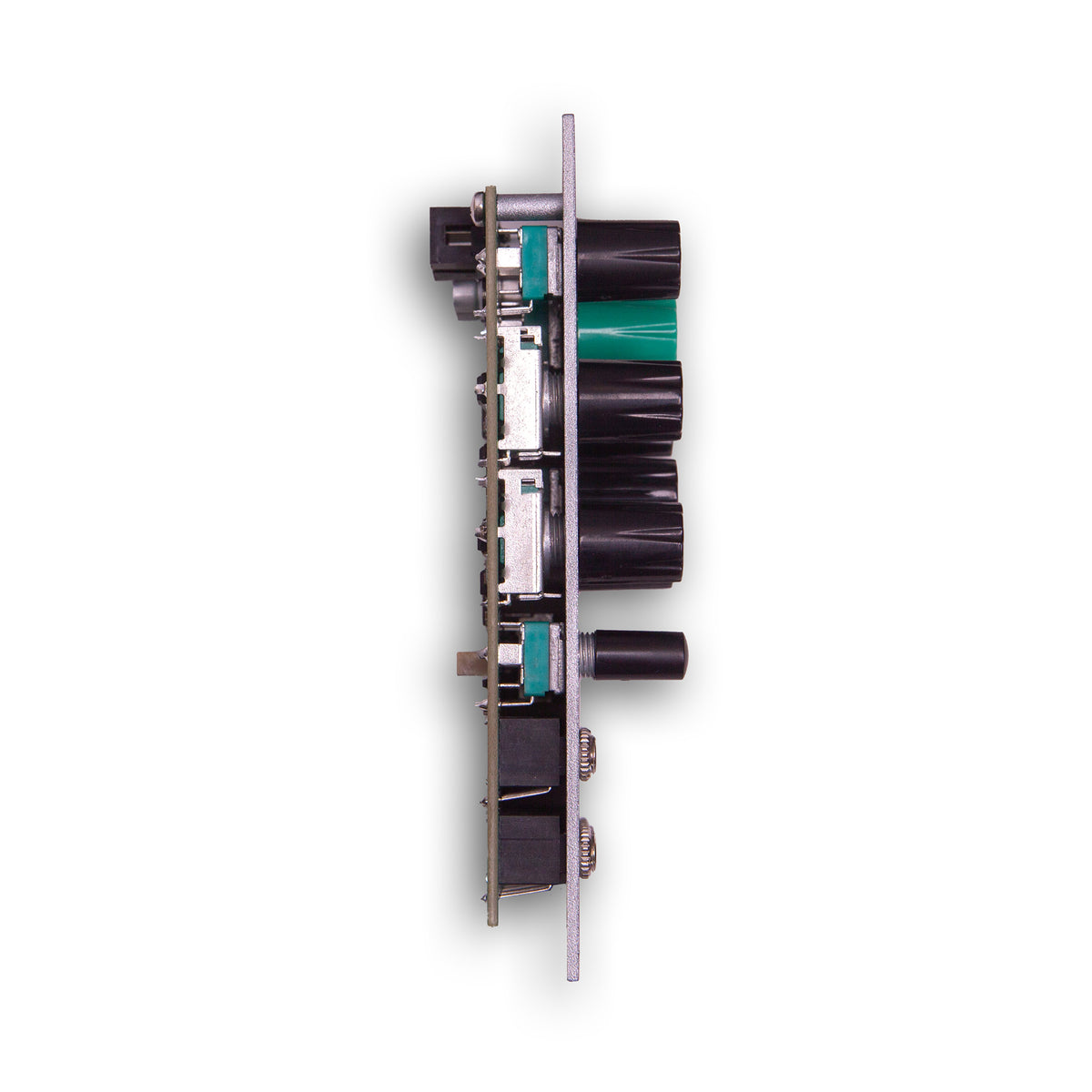

Mit nur 22 mm Tiefe ist er skiff-tauglich und passt bequem in flache Cases.

VCF (spannungsgesteuertes Filter)

• Modi: 3 x 4 Filtermodi, zwölf insgesamt
• Filterkern: 4 x 6-dB-Zellen in Reihe mit wählbaren Eingängen (A, B, C) und Ausgängen (1-4)
• Eingang A: LP1, LP2, LP3, LP4
• Eingang B: 1-Pol-Notch, 2-Pol-LP, 3-Pol-LP, 4-Pol-LP
• Eingang C: HP1, BP1, BP2, BP3
• Resonanz: selbstoszillierend, von Sinus bis Rechteck je nach Clip-Modus
• Eingänge: 2 x Audioeingang mit Drive
• CV: 2 x Cutoff-CV-Eingang mit Abschwächer, 1 x Cutoff-CV-Eingang, abstimmbar auf 1 V/Okt
• Routing: VCF-Ausgang auf den VCA-Eingang normalisiert

VCA (spannungsgesteuerter Verstärker)

• Eingang: 1 x Audioeingang mit Drive, vom VCF-Ausgang normalisiert
• CV: 2 x CV-Eingang, der CV1-Regler fügt einen Offset für Drones und gehaltene Töne hinzu
• CLIP-Schalter: schaltet zwischen alter und neuer Enigiser-Diodeneinstellung um und verändert den Drive-Charakter

Technische Daten

• 12 TE, 22 mm tief, skiff-tauglich
• Stromaufnahme: 22 mA an +12 V, 22 mA an -12 V

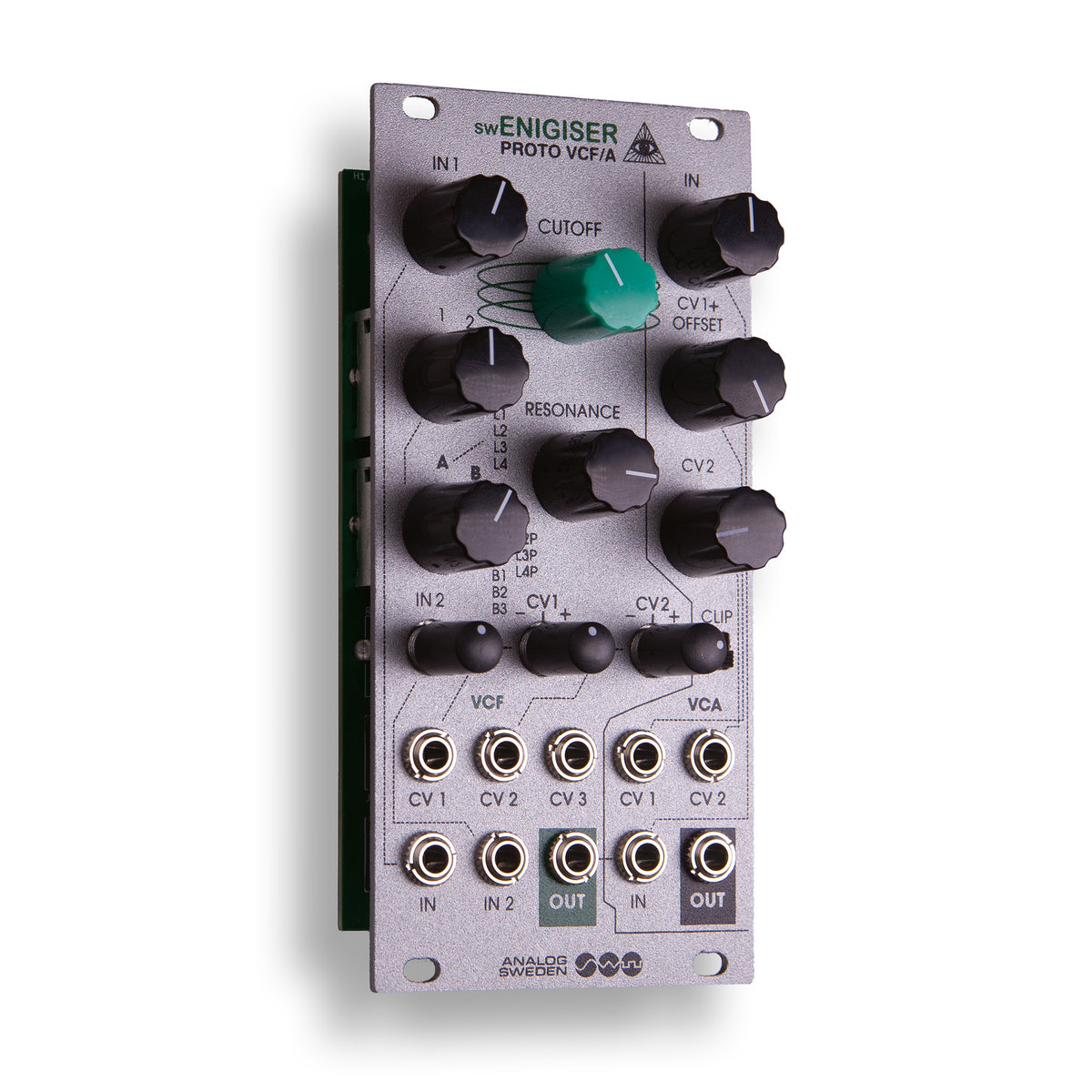

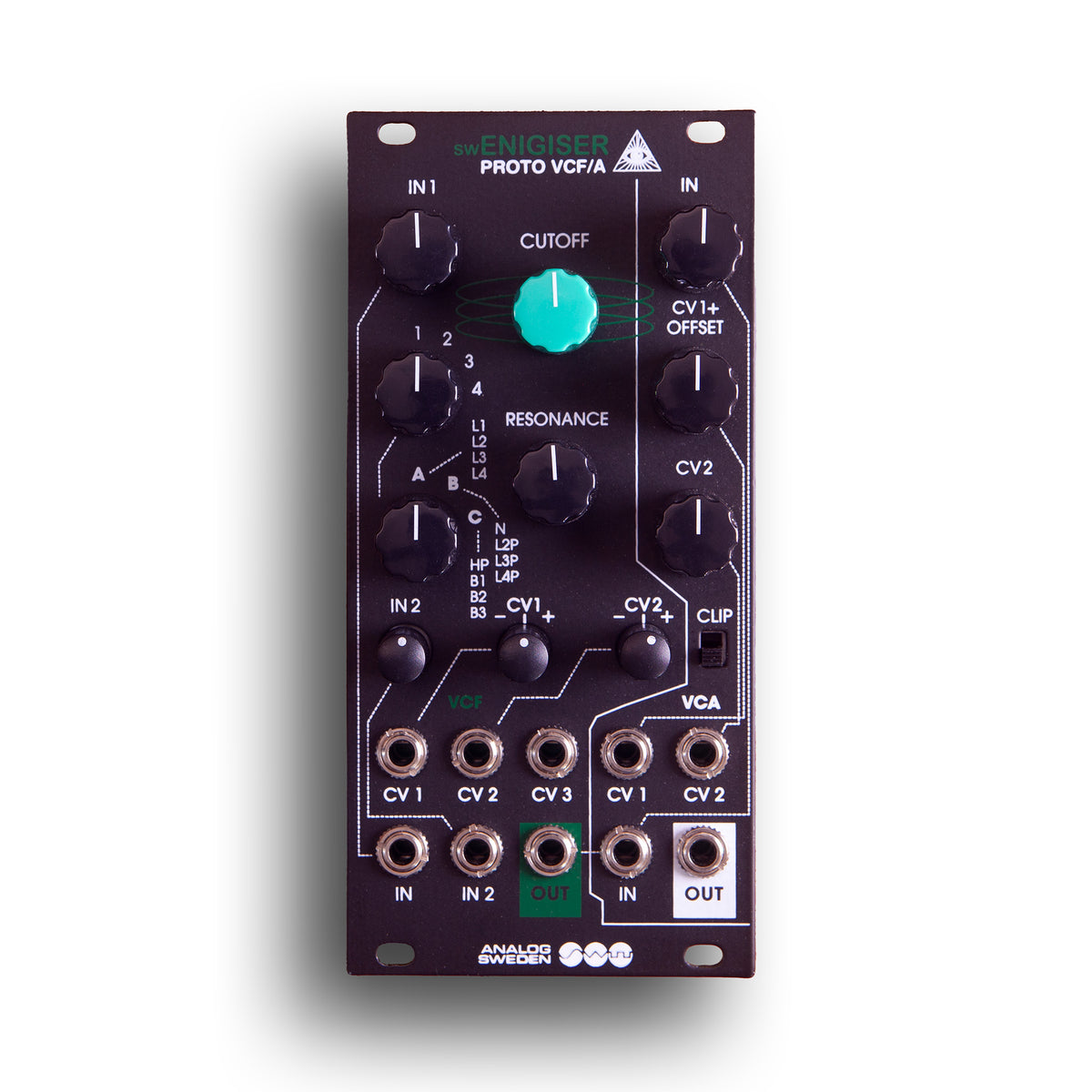

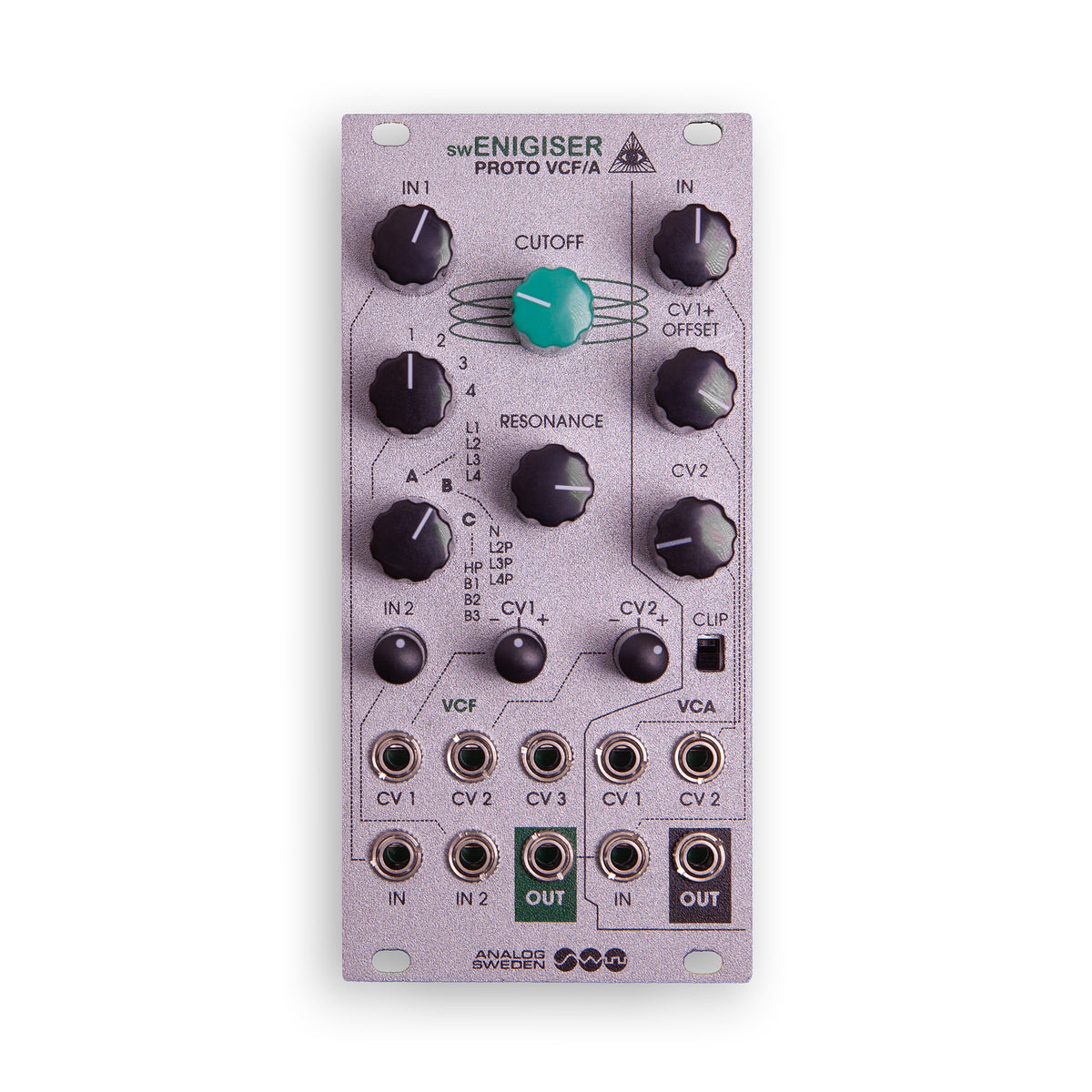

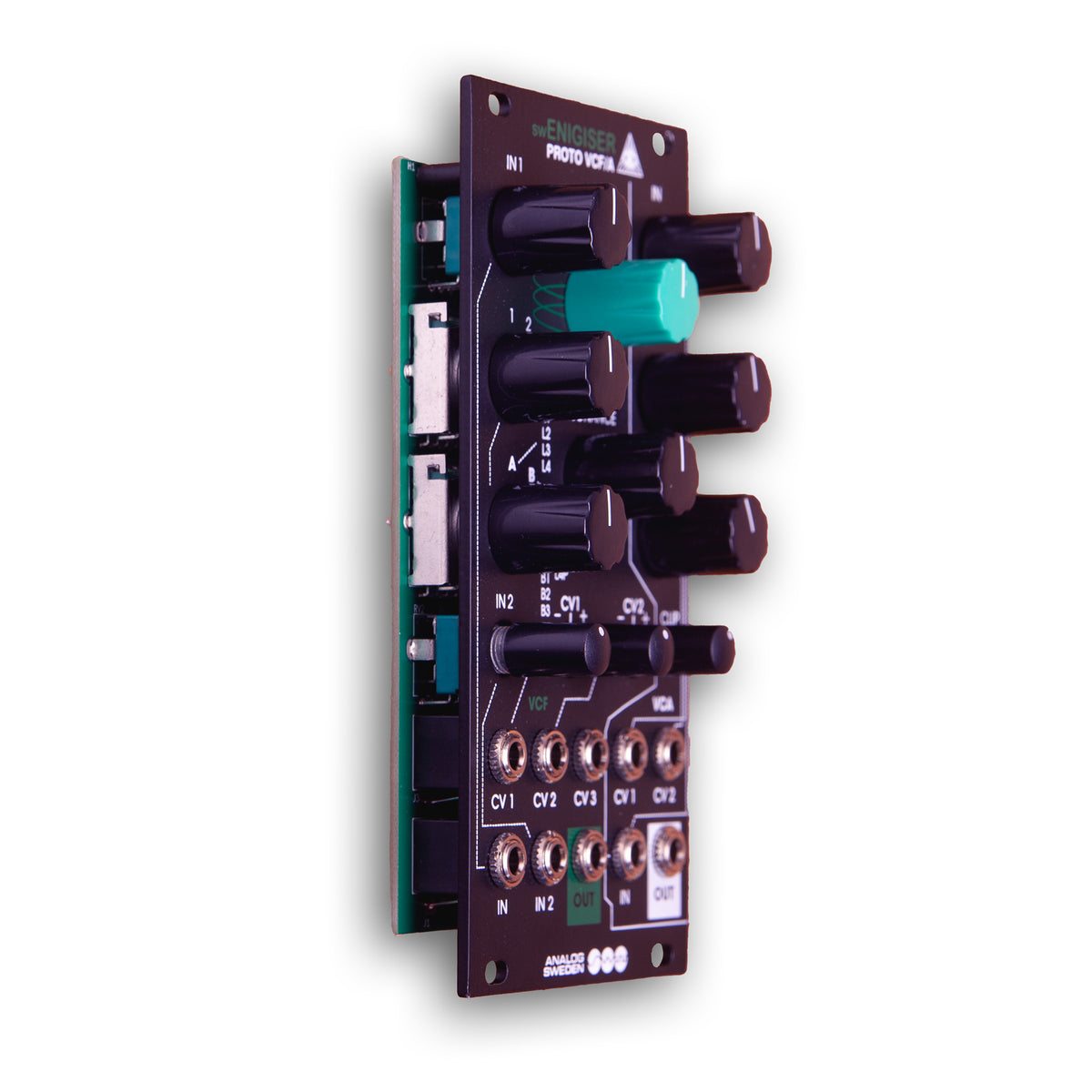

• 2-mm-Aluminiumfrontplatte, erhältlich in sandgestrahltem Silber oder pulverbeschichtetem Schwarz
• Inklusive Stromkabel, 4 Schrauben und Nylonscheiben
